Graphiterzaufbereitungsanlage: Der ultimative Leitfaden zur Aufbereitung von Flockengraphit
Angetrieben durch die Revolution der Elektrofahrzeuge (EV) wurde Naturgraphit offiziell in die Liste der global kritischen Mineralien aufgenommen. Eine Lithium-Ionen-Batterie enthält tatsächlich mehr Graphit (in ihrer Anode) als Lithium. Diese unstillbare Nachfrage hat weltweit eine massive Investitionswelle in Graphiterzverarbeitungsanlagen ausgelöst, insbesondere in Afrika und Amerika.
Die Verarbeitung von natürlichem Flockengraphit ist jedoch bekanntermaßen eine der paradoxesten und komplexesten technischen Herausforderungen in der Metallurgie. Warum? Weil der Markt für große Flockengrößen einen enormen Aufpreis zahlt. Um jedoch die erforderliche hohe Reinheit (95 %+ fester Kohlenstoff) zu erreichen, muss das Erz gemahlen werden, um Verunreinigungen zu entfernen. Wenn Sie zu aggressiv mahlen, zerstören Sie die wertvollen großen Flocken und verwandeln ein Premiumprodukt in minderwertigen Staub.
Als führender EPC-Auftragnehmer (Engineering, Procurement and Construction) ist OreSolution auf die Entwicklung hochgradig kundenspezifischer Graphiterz-Produktionslinien spezialisiert. Dieser umfassende Leitfaden analysiert den Prozess des „mehrstufigen Mahlens und mehrstufigen Flotierens“, die einzigartige Reagenzienchemie und die Entwicklung eines Fließschemas, das die Flockengröße schützt und gleichzeitig die Reinheit maximiert.
Bei einem Graphitflotationsprozess erhöht das Mahlen die Reinheit, zerstört jedoch die Flockengröße. Die gesamte Konzeption einer modernen Graphitanlage dreht sich um die Lösung dieses Paradoxons durch schonendes Zermahlen, Stufenmahlen und hochselektive Flotationskreisläufe.
Teil 1: Die Wirtschaftlichkeit von Flockengraphit verstehen
Bevor Sie Brecher oder Flotationszellen kaufen, müssen Sie verstehen, wie der Preis Ihres Endprodukts zustande kommt. Im Gegensatz zu Gold, dessen Preis sich ausschließlich nach Gewicht und Reinheit richtet, werden Flockengraphit-Aufbereitungsprodukte anhand von zwei Kennzahlen bewertet: Festkohlenstoff (FC) in Prozent und Flockengröße (Maschenweite).
*Das Ziel jeder Graphiterzaufbereitungsanlage ist es, die Ausbeute an Flocken mit einer Korngröße von +80 Mesh und +50 Mesh zu maximieren und gleichzeitig einen Festkohlenstoffgehalt von >94 % zu erreichen.
Teil 2: Zerkleinerung – Die Kunst des schonenden Zerkleinerns
Das Primärerz (das in der Regel 3 % bis 15 % Kohlenstoff enthält) muss zerkleinert und gemahlen werden. Da Graphit jedoch unglaublich weich (1-2 auf der Mohs-Skala) und von Natur aus schmierend ist, wird es durch die für Kupfer oder Gold verwendeten Standardmahlverfahren pulverisiert.
1. Zerkleinerungskreislauf
Standard-Backenbrecher und Kegelbrecher werden verwendet, um das Roherz (ROM) auf etwa -15 mm bis -20 mm zu zerkleinern. In dieser Phase werden die Flocken nicht beschädigt, da die Brechkräfte auf das härtere Ganggestein (Abfallgestein) wirken.
2. Primäre Zerkleinerung: Warum Stabmühlen besser sind
Für die Primärmahlung empfehlen wir dringend eine Stabmühle anstelle einer Standard-Kugelmühle.
- Kugelmühlen verwenden Punktkontaktzerkleinerung, was zu starker Übermahlung und Zerstörung großer Flocken führt.
- Stabmühlen verwenden eine Linienkontaktzerkleinerung. Sie wirken fast wie ein Nudelholz, das den härteren Quarz zerkleinert, während es sanft über die glatten Graphitflocken „gleitet” und deren Größe bewahrt.
Das Ziel der Primärmahlung ist nicht die vollständige Freisetzung, sondern nur eine ausreichende Freisetzung, um das Erz in die erste Grobflotationszelle zu bringen.
Teil 3: Der Graphit-Flotationsprozess
Graphit ist von Natur aus hydrophob (wasserabweisend). Das bedeutet, dass es extrem leicht schwimmt. Man benötigt keine komplexen, teuren Sammler wie bei Sulfiderzen. Die Herausforderung besteht nicht darin, Graphit zum Schwimmen zu bringen, sondern zu verhindern, dass Gangmineralien (wie Glimmer und Quarz) mit ihm schwimmen.
Reagenzienchemie
Die „mehrstufige” Flowsheet-Architektur
Da wir das Erz nicht in einem Schritt zu einem feinen Pulver mahlen können, verwendet eine moderne Flockengraphit-Aufbereitungsanlage eine Schleifensequenz aus: Flotation → Nachmahlung → Reinigung → Wiederholung.
- Grobflotation: Das grob gemahlene Erz gelangt in die Grobflotationszellen. Wir flotieren so schnell wie möglich so viel Graphit wie möglich. Das Konzentrat ist von geringer Qualität (vielleicht 40–50 % FC), aber die Ausbeute ist hoch. Die Abfälle gelangen in die Auffangzellen.

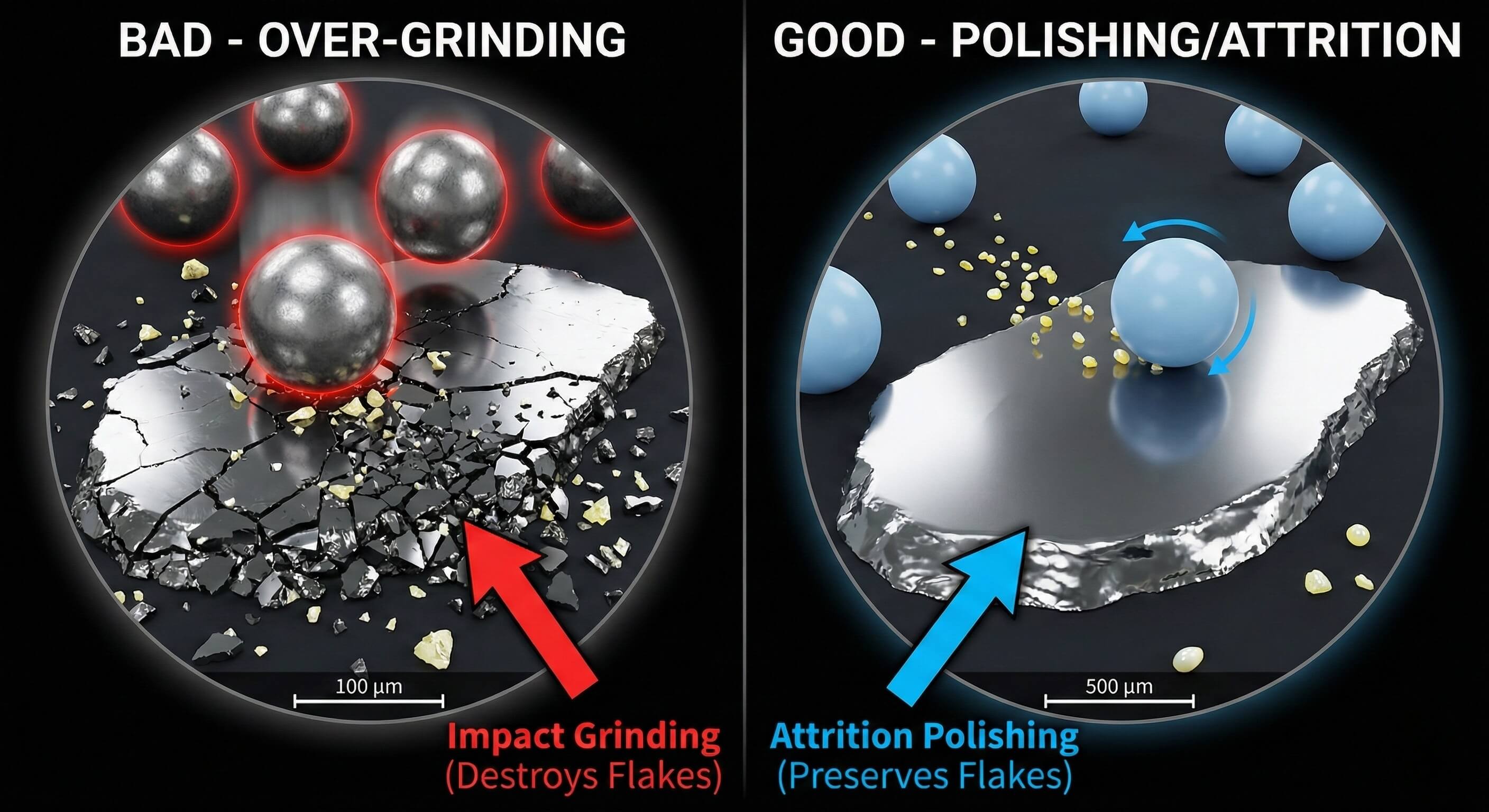

- Erste Nachmahlung: Das Grobkonzentrat wird zu einer speziellen Nachmahlmühle (oft eine Rührmühle, Vertimill oder eine Kugelmühle mit leichten Keramikmedien) befördert. Das Ziel hierbei ist das „Polieren“ – das sanfte Abreiben des anhaftenden Quarzes von den Graphitflocken, ohne diese zu zerbrechen.
- Erste Reinigung: Die gemahlene Aufschlämmung wird in Reinigungsflotationszellen geleitet. Der Gehalt steigt.
- Der Kreislauf (3 bis 9 Stufen!): Das Konzentrat wird erneut gemahlen und erneut gereinigt. Eine typische High-End-Anlage, die von OreSolution entworfen wurde, kann 1 Grobstufe, 1 Scavenger-Stufe und bis zu 5 bis 9 Reinigungsstufen mit Zwischenmahlung umfassen. Diese extreme Wiederholung ist die einzige Möglichkeit, Verunreinigungen langsam zu entfernen und gleichzeitig die Flockenstruktur zu schützen.
Teil 4: Entwässerung, Trocknung und Klassifizierung
Sobald das Endkonzentrat in der letzten Reinigungszelle einen Gehalt von >94 % an festem Kohlenstoff erreicht hat, liegt es in Form einer feuchten Aufschlämmung vor. Es muss getrocknet und zu kommerziellen Produkten sortiert werden.
1. Entwässerung
Der Graphitschlamm ist sehr voluminös. Er wird zunächst in einen Hochleistungs-Eindicker gepumpt, um den Großteil des Wassers zu entfernen. Der eingedickte Unterlauf wird dann mit einer Filterpresse oder einem Vakuumfilter zu einem feuchten Filterkuchen (mit etwa 15–20 % Feuchtigkeit) verarbeitet.
2. Trocknung
Der Filterkuchen wird in einen Rotationstrockner gegeben. Da Graphit sehr hitzebeständig ist, kann er mit direkter Heißluft effizient getrocknet werden, wodurch der Feuchtigkeitsgehalt auf unter 1 % gesenkt wird.
3. Sieben und Abfüllen (die letzte Wertsteigerung)
Sie verkaufen Graphit nicht als einen einzigen großen Haufen. Sie müssen es in die in Teil 1 aufgeführten Korngrößen (+50, +80, +100, -100) trennen. Dies geschieht mit hochpräzisen linearen Vibrationssieben, die mit feinem Siebgewebe ausgestattet sind. Jede Korngröße wird dann in 1-Tonnen-Großsäcke verpackt und zu unterschiedlichen Preisen verkauft.
FAQ: Experten-Fehlerbehebung für Graphitwerke
A: Ein Plateau bei der Reinheit bedeutet in der Regel, dass Verunreinigungen (wie Quarz oder Glimmer) physikalisch in den Graphitflocken eingeschlossen sind (interkaliert). Das Hinzufügen weiterer Flotationschemikalien hilft hier nicht weiter. Sie müssen die Intensität oder Dauer Ihrer Zwischenmahlstufen erhöhen, um diese Verunreinigungen physikalisch zu entfernen, bevor sie in die letzten Reinigungszellen gelangen.
A: Sie leiden unter „Übermahlung”. Ihre Nachmahlmühlen zerkleinern die Flocken. Um dies zu beheben, wechseln Sie in Ihren Nachmahlmühlen von schweren Stahlkugeln zu leichten Keramikmedien, reduzieren Sie die Drehzahl der Mühle oder wechseln Sie zu speziellen Rührmühlen, die eher auf Reibung als auf Aufprall (Zerkleinern) setzen.
A: Graphitschaum ist von Natur aus sehr stabil und stark mineralisiert, wodurch er viskos wird. Wenn Sie zu viel Kerosin (Sammler) oder Kiefernöl (Schaumbildner) dosieren, wird der Schaum unkontrollierbar. Optimieren Sie Ihre Reagenzdosierung und stellen Sie sicher, dass Ihre Schaumwaschanlagen (die Überlaufrinnen) mit einem steilen Winkel und ausreichend Sprühwasser ausgestattet sind, um die Blasen aufzubrechen.
A: Nein. Die mechanische Aufbereitung (Flotation) von Flockengraphit stößt bei etwa 95 % bis 97 % FC an ihre physikalische Grenze. Um die für sphärische Batterieanoden erforderlichen 99,9 % / 99,95 % zu erreichen, muss das 95-prozentige Konzentrat einer sekundären chemischen Reinigung unterzogen werden, die in der Regel eine Auslaugung mit Flusssäure (HF) oder ein alkalisches Rösten umfasst.
Fazit: Der Vorteil von EPC Engineering
Die Konzeption einer Graphiterzaufbereitungsanlage ist wohl der heikelste Balanceakt in der Mineralaufbereitung. Sie erfordert ein tiefgreifendes Verständnis der Flotationskinetik, der Mahlmedien und der kontinuierlichen Klassifizierung. Eine generische Anlagenkonzeption zerkleinert unweigerlich Ihre großen Flocken und zerstört damit sofort die Wirtschaftlichkeit Ihres Projekts.
Bei OreSolution betrachten wir die Graphitverarbeitung als eine Kunstform, die auf harten Daten basiert. Von metallurgischen Tests an Kernproben über die Optimierung des Fließschemas bis hin zur endgültigen Lieferung der EPC-Anlage entwerfen wir Graphitproduktionslinien, die Ihre Flockengröße schützen und gleichzeitig Ihre Zielreinheit erreichen.
Entwickeln Sie eine Flockengraphitlagerstätte? Kontaktieren Sie OreSolution noch heute. Lassen Sie unsere erfahrenen Ingenieure ein Fließschema entwerfen, das Ihre Ausbeute an hochwertigen Jumbo-Flocken maximiert.
