Tantal-Niob-Verarbeitungsanlage: Der ultimative Leitfaden zur Coltan-Aufbereitung
Im modernen digitalen Zeitalter sind Tantal (Ta) und Niob (Nb) unverzichtbare strategische Metalle. Tantal ist der entscheidende Bestandteil in Hochleistungs-Mikrokondensatoren, die in jedem Smartphone, Elektrofahrzeug und jedem Leitsystem in der Luft- und Raumfahrt zu finden sind. Niob ist eine wichtige Legierung für Superlegierungen und hochfesten Stahl. Diese beiden Elemente kommen am häufigsten gemeinsam in einer Mineralgruppe vor, die als „Coltan” (Columbit-Tantalit) bekannt ist.
Während die finanziellen Gewinne aus dem Abbau von Coltan astronomisch sind, ist der Aufbereitungsprozess von Tantal und Niob einer der komplexesten metallurgischen Vorgänge überhaupt. Warum? Weil Coltan fast nie isoliert vorkommt. Es ist eng mit anderen schweren Mineralien verflochten – vor allem mit Kassiterit (Zinn), Magnetit (Eisen) und Monazit (radioaktives Thorium/Uran).
Als weltweit anerkannter EPC-Marktführer (Engineering, Procurement and Construction) entwickelt und realisiert OreSolution hochreine Tantal-Niob-Produktionslinien in Afrika, Südamerika und Asien. Dieser umfassende technische Leitfaden beschreibt den mehrstufigen „Gravitations-Magnet-Elektrostatik”-Fließplan, der erforderlich ist, um komplexe Pegmatit- und Alluvialerze in hochwertiges, konfliktfreies Coltan-Konzentrat umzuwandeln.
Die größte Schwierigkeit in einer Coltan-Verarbeitungsanlage besteht darin, Tantalit von Kassiterit (Zinn) zu trennen. Beide sind extrem schwer (SG ~7,0), was bedeutet, dass sie bei der Schwerkrafttrennung zusammenkommen. Um ein verkaufsfähiges Tantal-Konzentrat ohne starke Zinnverluste herzustellen, muss ein hochpräziser trockener magnetischer und elektrostatischer Reinigungskreislauf entwickelt werden.
Teil 1: Entschlüsselung der Coltan-Mineralogie
Bevor wir Brecher oder Separatoren auswählen, müssen wir die physikalischen und magnetischen Eigenschaften des Erzkörpers analysieren. Der Erfolg einer Tantal-Erzverarbeitungsanlage hängt vollständig von der Ausnutzung winziger Unterschiede in der Dichte und magnetischen Suszeptibilität ab.
Fazit: Durch Schwerkraft werden die schweren Mineralien (Coltan + Zinn + Eisen) vom leichten Abfall (Quarz) getrennt. Durch magnetische Trennung wird dann das Coltan vom Zinn und Eisen isoliert.
Teil 2: Zerkleinerung – Befreiung des spröden Coltans
Ähnlich wie Wolfram und Zinn ist Tantalit unglaublich spröde. Wenn Sie aggressive Standard-Mahlverfahren anwenden, pulverisieren Sie das hochwertige Coltan zu mikroskopisch kleinen „Schlämmen” (-20 Mikrometer). In dieser Form ist die Schwerkrafttrennung äußerst ineffizient, was zu massiven finanziellen Verlusten führt.
Die „Mahlen und Sieben”-Strategie
Für Hartgesteins-Pegmatit-Lagerstätten empfiehlt OreSolution einen hochgradig kontrollierten Zerkleinerungskreislauf:
- Vorzerkleinerung: Backenbrecher zerkleinern das ROM-Erz.
- Sekundäre Zerkleinerung: Kegelbrecher reduzieren die Größe auf -15 mm.
- Mahlen: Wir verwenden Stabmühlen anstelle von Kugelmühlen. Stabmühlen bieten eine „Linienkontakt”-Mahlung, die ein Überbrechen minimiert.
- Klassifizierung: Der Mahlgutausstoß wird sofort zu einem Hochfrequenz-Vibrationssieb (kein Hydrozyklon) befördert. Das übergroße Material kehrt zur Mühle zurück, während das Material mit der geeigneten Größe (in der Regel -2 mm) sofort zum Schwerkraftkreislauf befördert wird, um eine weitere Mahlung zu vermeiden.
Hinweis: Bei der Verarbeitung von alluvialem Coltan (Seifenlagerstätten) werden das Zerkleinern und Mahlen in der Regel übersprungen. Das Erz wird einfach in einem Rotationswäscher gewaschen und gesiebt.
Teil 3: Schwerkraftkonzentration – Die Massenaufbereitung
Da Tantalit und Columbit außergewöhnlich dicht sind, ist die Schwerkraftabscheidung die kostengünstigste Methode, um 80 % bis 90 % des Siliziumdioxidabfalls zu entfernen. Der Tantalaufbereitungsprozess verwendet eine Kaskade von Geräten, die auf der Partikelgröße basieren.
- Grobe Rückgewinnung (+2 mm): Die grobe Fraktion wird in einen Sägezahn-Jig gegeben. Das pulsierende Wasser lässt den leichten Quarz mühelos schwimmen und die schwere Coltan/Zinn-Mischung sinken.
- Mittlere Rückgewinnung (0,1 mm – 2 mm): Das feinere Material wird zu Spiralrutschen geleitet. Spiralen verarbeiten große Mengen effizient und ohne Stromkosten und erzeugen ein hochwertiges Rohkonzentrat.
- Feinreinigung (-0,1 mm): Das Konzentrat aus den Spiralen wird zu einer Batterie von 6-S-Rütteltischen gepumpt. Diese sorgen für chirurgische Präzision und trennen das endgültige Siliziumdioxid von den schweren Mineralien, was zu einem „schweren Massenkonzentrat” führt.
Teil 4: Der Trockenreinigungskreislauf (magnetisch und elektrostatisch)
Das durch Schwerkraft erzeugte „schwere Massenkonzentrat” ist in der Regel eine Mischung aus Tantalit, Columbit, Kassiterit (Zinn), Magnetit und Granat. Es muss in einem Rotationstrockner gründlich getrocknet werden, bevor es in die Trockenreinigungsanlage gelangt.

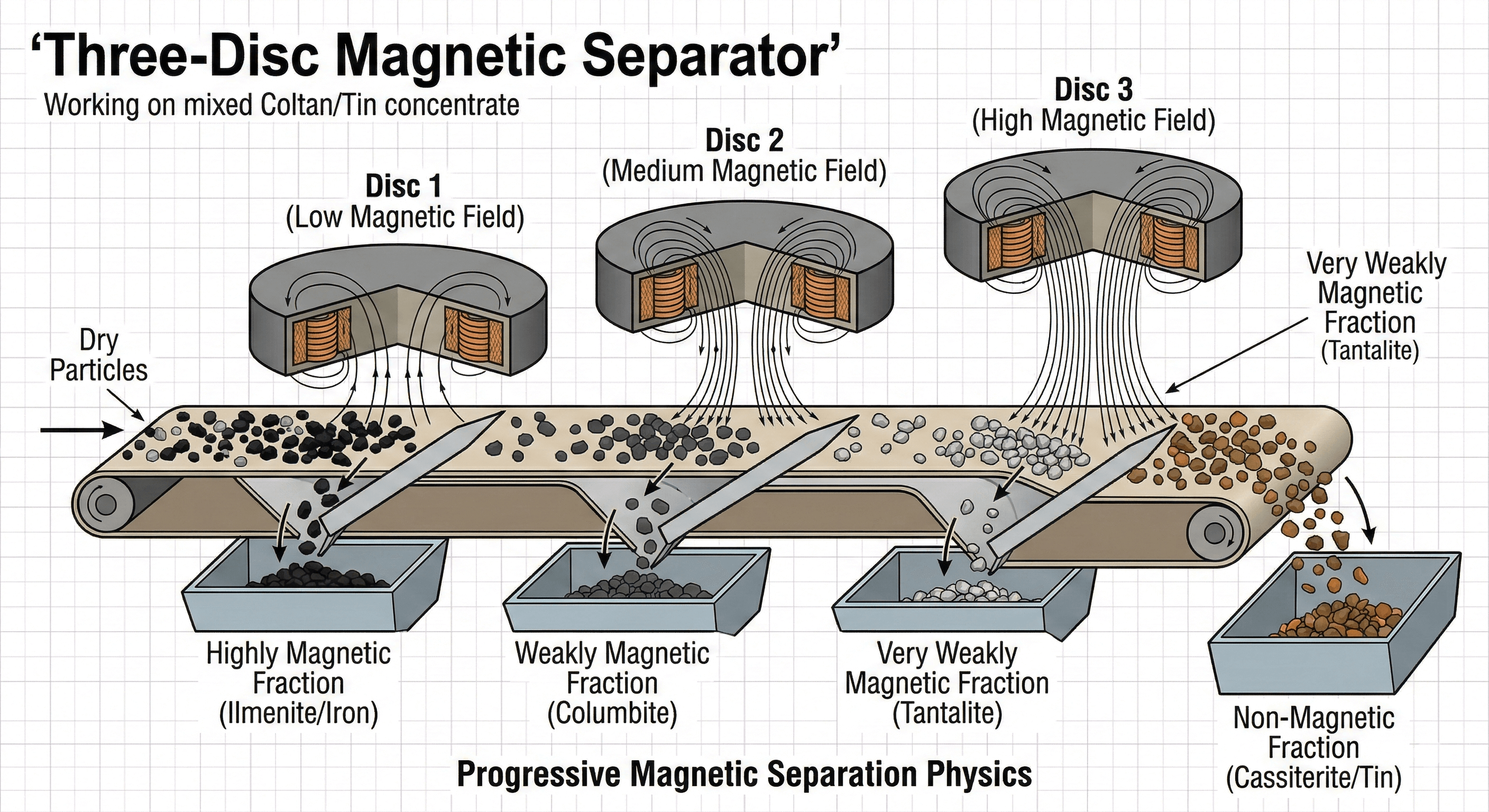

Der Star der Anlage: Der Dreischeiben-Magnetabscheider
In einer Coltan-Anlage ist der Dreischeiben-Magnetseparator der ultimative Werttreiber. Er besteht aus drei rotierenden Scheiben, die über einem beweglichen Förderband aufgehängt sind. Durch die unabhängige Einstellung des Abstands und der Magnetfeldstärke (bis zu 20.000 Gauss) jeder Scheibe können Sie selektiv Ilmenit auf Scheibe 1, Columbit auf Scheibe 2 und Tantalit auf Scheibe 3 abziehen, sodass reines Kassiterit (Zinn) auf dem Band zurückbleibt. Auf diese Weise wird ein gemischtes Konzentrat in drei separate, hochwertige Handelsprodukte umgewandelt.
Teil 5: Umgang mit Tantal-Schlämmen (Feinrückgewinnung)
Trotz sorgfältiger Vermahlung entsteht ein Teil des Coltans als feiner Schlamm (-20 Mikrometer). Da Coltan unglaublich wertvoll ist, kommt es nicht in Frage, diesen wegzuwerfen.
Für die Feinrückgewinnung setzt OreSolution eine verbesserte Schwerkrafttrennung mit Zentrifugalkonzentratoren ein. Durch das Drehen der Schlämme mit hoher Drehzahl erzeugt die Maschine bis zu 100 G-Kräfte, wodurch die mikroskopisch kleinen Tantalitpartikel an den Wänden der Schüssel absinken, während das Wasser den leichten Silikaton wegspült. Für ultrafeine Schlämme können auch spezielle Flotationskreisläufe mit Styrolphosphonsäure-Sammelmitteln entwickelt werden.
FAQ: Fachkundige Fehlerbehebung für die Coltan-Verarbeitung
A: Dies ist ein Fehler bei der magnetischen Trennung. 1) Stellen Sie sicher, dass Ihr Konzentrat vollständig trocken ist. Feuchtigkeit führt dazu, dass das nichtmagnetische Zinn an dem schwach magnetischen Tantalit haften bleibt. 2) Erhöhen Sie die Magnetfeldstärke Ihres Dreischeiben-Separators oder verringern Sie den Luftspalt zwischen der Scheibe und dem Band, um sicherzustellen, dass das gesamte Tantalit nach oben gezogen wird.
A: Ihre Lagerstätte enthält wahrscheinlich Monazit (das Thorium/Uran enthält). Monazit ist schwer und schwach magnetisch, sodass es dem Coltan durch Schwerkraft und magnetische Trennung folgt. Um dies zu beheben, müssen Sie einen Hochspannungs-Elektrostatikabscheider ganz am Ende Ihres Fließschemas installieren. Coltan ist leitfähig und wird vom Rotor abgeworfen; Monazit ist nicht leitfähig und wird festgehalten, wodurch beide erfolgreich voneinander getrennt werden.
A: Wir raten dringend von einer Standard-Kugelmahlung ohne strenge Siebkontrollen ab. Tantalit ist bröckelig. Eine Kugelmühle zermahlt das Tantalit zu Schlamm, wodurch eine Rückgewinnung durch Schwerkraft nahezu unmöglich wird. Verwenden Sie eine Stabmühle oder betreiben Sie Ihre Kugelmühle in einem geschlossenen Kreislauf mit einem Vibrationssieb, um freigesetzte Partikel sofort zu entfernen.
Fazit: Der Vorteil von EPC Engineering
Die Konzeption einer Tantal-Niob-Verarbeitungsanlage ist ein komplexer metallurgischer Balanceakt. Eine einfache Schwerkraftanlage verliert Millionen an Schlamm und produziert ein gemischtes Zinn/Tantal-Produkt, das von internationalen Käufern stark benachteiligt wird. Um Ihren ROI zu maximieren, benötigen Sie ein nahtlos integriertes Nass-Schwerkraft- und Trocken-Magnet-/Elektrostatik-Fließschema.
Bei OreSolution bieten wir komplette, bankfähige EPC-Lösungen. Von strengen Labor-Kerntests bis hin zur Herstellung und Installation von maßgeschneiderten Vorrichtungen, Rütteltischen und Dreischeiben-Magnetabscheidern stellen wir sicher, dass Ihre Coltan-Produktionslinie hochwertige Konzentrate produziert.
Entwickeln Sie eine Coltan-Pegmatit- oder Alluviallagerstätte? Kontaktieren Sie OreSolution noch heute, um sich von unseren erfahrenen Prozessingenieuren beraten zu lassen und ein profitables Fließschema mit hoher Ausbeute zu entwerfen.
