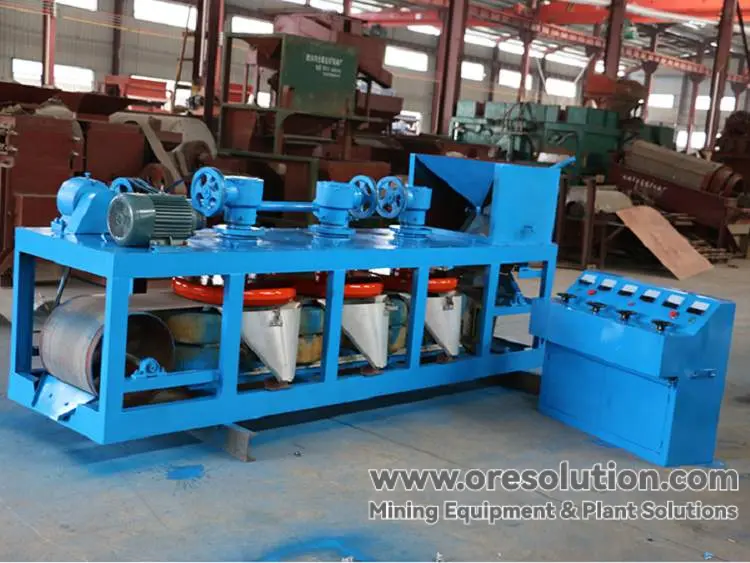

فاصل مغناطيسي ثلاثي الأقراص

المكونات الميكانيكية

• جهاز التغذية: مغذي اهتزازي + شاشة لضمان تغذية أحادية الطبقة موحدة.
• النظام المغناطيسي: أسطوانة مغناطيسية ضعيفة (مغناطيس دائم) + ثلاثة أقراص قوية (كهرومغناطيسية).
• ملفات: ملفات كهرومغناطيسية مبردة بالزيت، ارتفاع منخفض في درجة الحرارة (≤ 65 درجة مئوية)، مما يضمن استقرار المجال المغناطيسي.
• النقل: حوض اهتزازي من الفولاذ المقاوم للصدأ مع سعة قابلة للتعديل (3-8 مم).

خزانة التحكم الكهربائية

• مدخل الطاقة: 3 مراحل 380 فولت ±10٪، 50 هرتز.
• المقوم: خزانة مقوم سيليكون تنتج تيارًا مستمرًا 0-220 فولت.
• وحدة التحكم: تنظيم ذكي PID بدقة ±1٪.
• المراقبة: شاشة رقمية لعرض التيار/الجهد ونظام إنذار بالأعطال.

1. بدء التشغيل

قم بتشغيل نظام التحكم للتسخين -> قم بزيادة تيار الإثارة تدريجيًا إلى قيمة التشغيل -> قم بتشغيل المغذي الاهتزازي.

2. الضبط

اضبط الفجوة بين القرص والخام (عادةً 2-5 مم). اضبط سرعة القرص (30-60 دورة في الدقيقة) بناءً على درجة جودة المعدن.

3. الإيقاف

أوقف التغذية -> استمر في التشغيل لمدة 5 دقائق لإزالة المواد -> قلل التيار إلى الصفر -> أوقف التشغيل.

1. 4 منتجات في خطوة واحدة

يمكن فصل المغناطيسية الحديدية (الحديد) والمغناطيسية الضعيفة 1 (الإلمنيت) والمغناطيسية الضعيفة 2 (التنتالايت) وغير المغناطيسية (الزركون) في وقت واحد.

2. كثافة قابلة للتعديل

يمكن ضبط المجال المغناطيسي لكل قرص بشكل مستقل (0-18000 جيجا) عبر خزانة التحكم، مما يتيح مرونة فائقة للخامات المختلطة.

3. معالجة الجسيمات الدقيقة

أداء ممتاز للجسيمات الدقيقة (0.1-2 مم) حيث تفشل الفواصل المغناطيسية الأخرى. يضمن الحوض الاهتزازي انتشار المادة بشكل رقيق.
