Dettagli prodotto

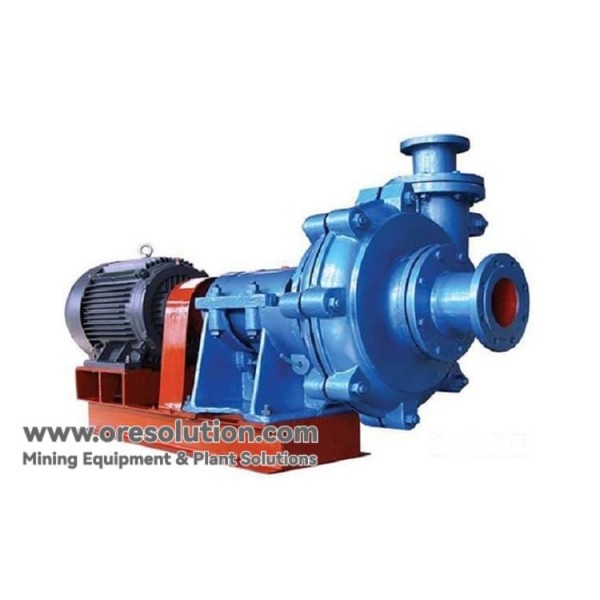

Pompa per liquami per impieghi gravosi

La pompa per liquami è il cuore di qualsiasi impianto di lavorazione a umido. Progettata per trattare liquami abrasivi ad alta densità, trasporta il materiale tra mulini a sfere, cicloni e addensatori.

Offriamo serie orizzontali (AH/M/HH) e sommergibili (ZJQ) con rivestimenti in metallo o gomma resistenti all'usura, che garantiscono una lunga durata in ambienti minerari difficili.

Principio di funzionamento: trasporto centrifugo

Conversione dell'energia del motore in energia cinetica per spostare fanghi pesanti.

Aspirazione

Il liquame entra nell'aspirazione della pompa in senso assiale. La girante rotante crea un vuoto, aspirando il fluido nella carcassa della pompa.

Accelerazione

Le pale della girante in lega ad alto contenuto di cromo o in gomma fanno ruotare il liquame, imprimendo alle particelle un'elevata velocità e una forza centrifuga.

Scarico

Il liquame viene espulso verso l'esterno nella voluta, dove la velocità viene convertita in pressione, spingendo il liquame fuori attraverso il tubo di scarico.

Horizontal Slurry Pump Structure

Scelta tecnica: orizzontale (AH) vs. sommergibile (ZJQ)

Quale pompa è più adatta alla vostra installazione?

Caratteristica	Orizzontale (AH/M)	Sommergibile (ZJQ)
Installazione	A secco (accanto al serbatoio).	A umido (sott'acqua).
Acqua di tenuta	Richiesta (guarnizione a premistoppa).	Non necessaria.
Manutenzione	Facile accesso.	Deve essere sollevato dall'acqua.
Applicazione	Impianti di processo, cicloni.	Pozzi di raccolta, bacini, dragaggio.

Vantaggi principali

1. Rivestimenti resistenti all'usura

Disponibili con lega ad alto contenuto di cromo (A05) per rocce grossolane e taglienti o gomma naturale per fanghi corrosivi fini. I rivestimenti sono sostituibili per prolungare la durata dell'involucro.

2. Cuscinetti per impieghi gravosi

Gli alberi di grande diametro e lo sbalzo ridotto al minimo riducono al minimo la deflessione e le vibrazioni. I cuscinetti a rulli per impieghi gravosi sono in grado di sopportare carichi radiali elevati.

3. Trasmissione flessibile

Può essere azionato da cinghia (CV/CR/ZV/CL) o accoppiamento diretto (DC). Ciò consente una facile regolazione della velocità della pompa per adattarla alla prevalenza e alla portata richieste.

Submersible Slurry Pump Application

Applicazioni tipiche

● Scarico del mulino:
pompaggio di fanghi grossolani dal mulino a sfere all'idrociclone per la classificazione.
● Smaltimento degli sterili:
pompaggio di fanghi ad alta pressione alla diga di sterili o all'addensatore.
● Alimentazione del filtropressa: pompe
ad alta prevalenza per alimentare il filtropressa per la disidratazione.
● Pulizia dei pozzetti: le pompe
sommergibili (ZJQ) vengono utilizzate per pulire i pozzetti di raccolta delle fuoriuscite e i pozzi di drenaggio.

Parametri tecnici (modelli comuni)

Modello	Ingresso/Uscita (mm)	Capacità (m³/h)	Prevalenza (m)	Velocità (giri/min)	Potenza (kW)
1,5/1B-AH	38 / 25	2,7 - 14	5 - 60	1200 - 3800	1,5 - 15
2/1,5B-AH	50 / 38	7 - 28	6 - 60	1200 - 3200	2,2 - 15
3/2C-AH	75 / 50	20 - 85	12 - 60	1000 - 2400	4 - 30
4/3C-AH	100 / 75	40 - 150	10 - 60	800 - 1800	5,5 - 30
6/4D-AH	150 / 100	100 - 350	10 - 65	600 - 1400	18,5 - 75
8/6E-AH	200 / 150	200 - 700	10 - 65	500 - 1100	30 - 120

Domande frequenti (FAQ)

D: Rivestimento in metallo o in gomma: quale scegliere?

R: Scegliere il rivestimento in metallo (A05) per particelle grossolane e taglienti (ad es. scarico del mulino a sfere). Scegliere il rivestimento in gomma per particelle fini (<10 mm) e fanghi corrosivi (ad es. sterili, CIL dell'oro).

D: Qual è la densità massima che può gestire?

R: Le pompe della serie AH possono gestire concentrazioni di fanghi fino al 60% in peso (Cw), a condizione che la viscosità sia gestibile.

D: È necessaria l'acqua di tenuta?

R: Per le pompe orizzontali con tenuta a guarnizione o tenuta meccanica, è necessaria acqua di tenuta pulita per raffreddare e lavare l'albero. Se l'acqua è scarsa, utilizzare una tenuta a espulsione (ma la pressione di ingresso è limitata).

Mantenete il vostro impianto in funzione

Trasporto affidabile dei fanghi con le pompe OreSolution.
Contattateci per la selezione della curva della pompa e del rivestimento.
