Idrociclone (separatore a ciclone)

L'idrociclone è un separatore centrifugo ad alta efficienza senza parti mobili. È ampiamente utilizzato per la classificazione, la deslimatura e l'addensamento negli impianti di lavorazione dei minerali.

Alimentato tipicamente da una pompa per liquami, genera una forte forza centrifuga per separare le particelle fini (overflow) da quelle grossolane (underflow). È l'alternativa moderna alla lavatrice a spirale nei circuiti di macinazione.

Principio di funzionamento: separazione centrifuga

Crea un potente vortice per separare le particelle in base al peso e alle dimensioni.

Alimentazione tangenziale

Il liquame viene pompato nel cilindro tangenzialmente ad alta pressione (0,5-2,5 bar). Questo costringe il liquido a ruotare rapidamente, creando un vortice primario.

Separazione a vortice

Le particelle grossolane/pesanti vengono proiettate verso la parete dalla forza centrifuga e scendono a spirale (vortice esterno). Le particelle fini/leggere rimangono al centro (vortice interno).

Scarico

La sabbia grossolana viene scaricata dal rubinetto inferiore (apice) come sottosquadro. Il fango fine si sposta verso l'alto ed esce attraverso il Vortex Finder superiore come sovrasquadro.

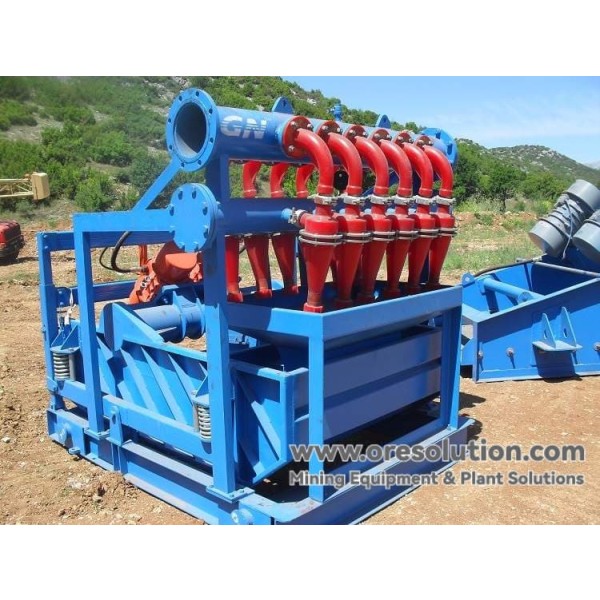

Hydrocyclone Group (Cluster)

Scelta tecnica: idrociclone vs. classificatore a spirale

Quale classificatore è più adatto al vostro circuito di mulini a sfere?

Caratteristica	Idrociclone	Classificatore a spirale
Ingombro	Molto ridotto (verticale).	Grande (serbatoio lungo).
Dimensione di separazione	Da fine a molto fine (0,01-0,2 mm).	Da media a grossolana (0,15-0,8 mm).
Efficienza	Elevata (80-90%).	Media (50-60%).
Funzionamento	Richiede una pressione della pompa stabile.	Stabile, facile da controllare.

Vantaggi principali

1. Elevata capacità

Volume ridotto ma grande produttività. Un gruppo di cicloni può gestire migliaia di metri cubi all'ora.

2. Classificazione fine

In grado di separare particelle fino a 10 micron (0,01 mm). Ideale per preparare il materiale di alimentazione per la flottazione o la lisciviazione.

3. Resistenza all'usura

Rivestito con poliuretano (PU) o piastrelle ceramiche di alta qualità, offre una durata 3-5 volte superiore rispetto ai rivestimenti in gomma standard.

Applicazioni tipiche

● Circuito di macinazione:
classificazione dello scarico del mulino a sfere. Restituisce la sabbia grossolana (underflow) al mulino.
● Desliming:
rimozione dell'argilla ultrafine (<37 micron) dal minerale di ferro o dalla sabbia silicea.
● Costruzione di dighe di sterili:
addensamento degli sterili per separare la sabbia grossolana per la costruzione di dighe. Vedere Soluzione per gli sterili.
● Disidratazione:
pre-addensamento dei fanghi prima del vaglio vibrante ad alta frequenza.

Parametri tecnici

1. Indicatori di prestazione

Parametro	Valore / Intervallo
Efficienza di classificazione	80% - 90
Capacità di lavorazione	5 - 500 m³/h
Pressione di esercizio	0,05 - 0,25 MPa (0,5 - 2,5 kg/cm²)
Portata di alimentazione	5 - 12 m/s
Finezza di overflow	-37 μm (regolabile)

2. Specifiche del modello

Modello	Diametro (mm)	Capacità (m³/h)	Dimensione di separazione (μm)
FX-100	100	10 - 20	10 - 37
FX-125	125	15 - 30	15 - 45
FX-150	150	20 - 40	25 - 55
FX-250	250	40 - 70	30 - 74
FX-350	350	80 - 140	45 - 100
FX-500	500	160 - 280	55 - 150
FX-660	660	300 - 500	74 - 200

Hydrocyclone Spigot and Apex Detail

Domande frequenti (FAQ)

D: Come posso controllare la dimensione della separazione (punto di taglio)?

R: È possibile regolare il diametro del Vortex Finder e dello Spigot (Apex). In generale, un Vortex Finder più piccolo o uno Spigot più grande determinano un punto di taglio più fine.

D: Qual è la pressione di alimentazione richiesta?

R: La pressione standard è compresa tra 0,05 e 0,25 MPa. Una pressione stabile è fondamentale per garantire prestazioni costanti. Si consiglia di utilizzare una pompa per liquami controllata da VFD.

D: È possibile sostituire i rivestimenti?

R: Sì. I nostri cicloni sono progettati con rivestimenti sostituibili (gomma o PU). È sufficiente sostituire il rivestimento usurato, non l'intero involucro in acciaio.
