Завод по переработке фосфатов: полное руководство по флотации и обогащению апатита
Фосфат является незаменимым фундаментом глобальной продовольственной безопасности. Более 85% добываемого фосфатного камня перерабатывается в фосфорную кислоту для производства сельскохозяйственных удобрений. Однако в последнее время появился новый массовый спрос: индустрия электромобилей (EV). Стремительный рост популярности литий-железо-фосфатных (LFP) батарей превратил высокочистый фосфат в очень ценный стратегический энергетический металл.
Поскольку запасы высококачественного, легко добываемого фосфата (P2O5 > 30%) быстро истощаются, мировая горнодобывающая промышленность переходит к низкокачественным, очень сложным осадочным месторождениям. Переработка этих руд, в которых ценный фосфат тесно переплетен с проблемными доломитом, кальцитом и кремнеземом, является одной из самых сложных задач химической и физической инженерии в современной металлургии.
Как ведущий подрядчик в области EPC (проектирование, закупки и строительство), OreSolution имеет обширный опыт в проектировании и оптимизации крупных линий по производству фосфатной руды. Это всеобъемлющее инженерное руководство разъяснит сложности обогащения фосфатов, подробно описывая, когда следует использовать «прямую флотацию», высокосложную «обратную флотацию» и как управлять критическим «штрафом MgO».
В фосфатной промышленности важную роль играет содержание концентрата (P2O5 %), но критически важное значение имеет содержание оксида магния (MgO). Если содержание MgO превышает 1,0–1,5 %, заводы по производству удобрений будут сильно штрафовать или полностью отклонять ваш продукт, поскольку высокое содержание магния разрушает процесс выщелачивания серной кислотой на последующих этапах. Основная цель современного завода по переработке фосфатов — агрессивное удаление MgO.
Часть 1: Понимание минералогии фосфатов — магматические и осадочные
Чтобы спроектировать эффективный завод по обогащению фосфатной руды, необходимо сначала классифицировать рудное тело. Фосфатные минералы (в основном апатит и фосфорит) встречаются в двух совершенно разных геологических средах, каждая из которых требует совершенно разного технологического процесса.
Часть 2: Измельчение и критическая важность обесшламливания
Первым шагом в повышении качества низкосортной породы (например, 15 % P2O5) до коммерческого качества (например, 30 %+ P2O5) является физическое освобождение.
1. Дробление и измельчение
Стандартные щековые дробилки и конусные дробилки измельчают руду в первоначальном состоянии. Затем измельченная руда подается в шаровую мельницу. В отличие от твердой горной породы, осадочный фосфат относительно мягкий. Чрезмерное измельчение представляет собой огромный риск, так как приводит к образованию ультратонких «шламов».
2. Обезжиривание (этап «все или ничего»)
Осадочные фосфатные руды часто содержат от 10% до 20% глинистой слизи. Если эта слизь попадает в флотационный контур, она действует как губка, мгновенно поглощая все дорогостоящие флотационные реагенты. Это приводит к резкому увеличению затрат на реагенты и снижению селективности флотации.
Инженерное решение: перед добавлением каких-либо химикатов измельченная суспензия должна пройти через двухступенчатый гидроциклонный цикл удаления шлама. Ультрамелкая глина (обычно -20 микрон) вымывается через перелив циклона, а чистый песчаный подток направляется в резервуары для подготовки к флотации.

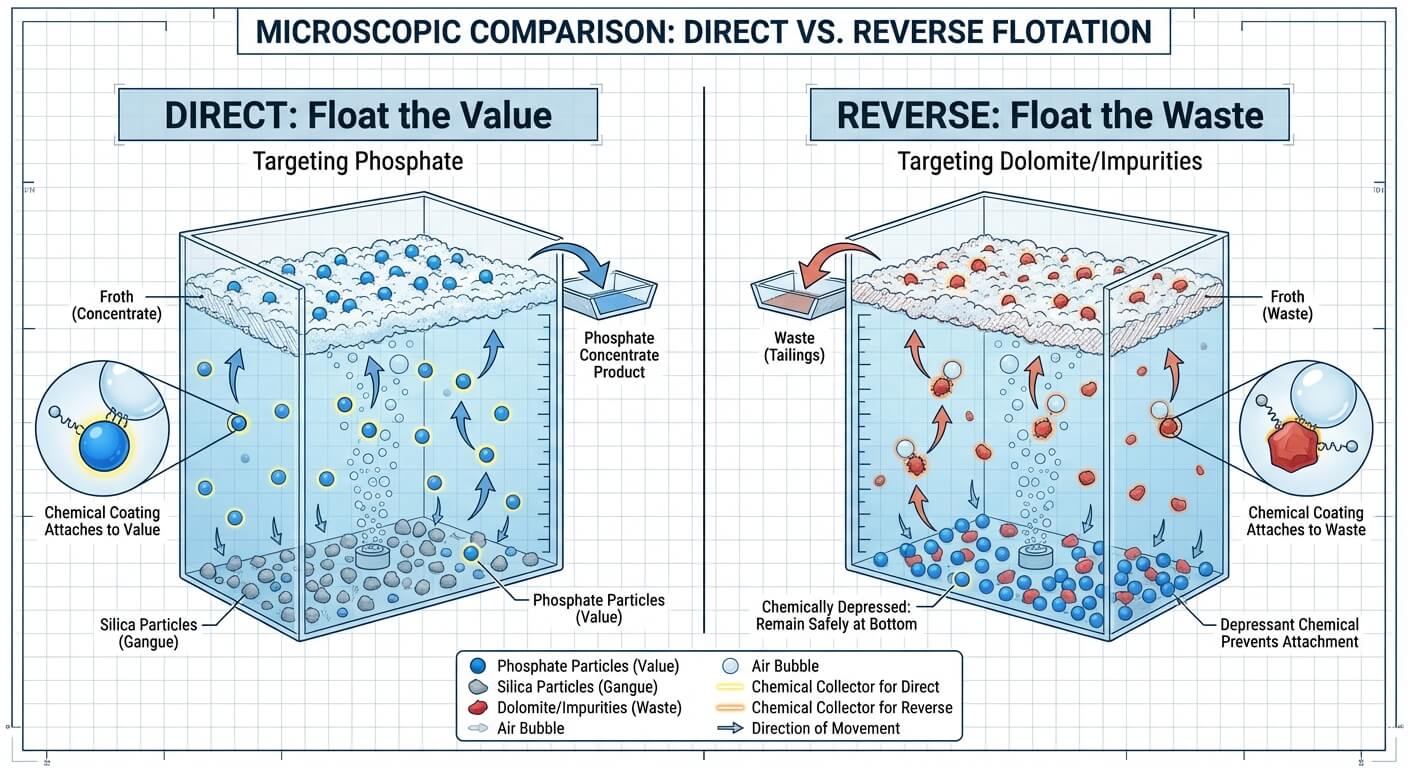

Часть 3: Стратегии флотации — прямая и обратная
После освобождения и обезвоживания руда поступает в сердце завода по переработке фосфатов: флотационный контур. В зависимости от присутствующих породных минералов металлурги OreSolution выбирают одну из трех передовых флотационных архитектур, использующих высокопроизводительные воздушные флотационные машины.
Проблема отделения доломита
Почему так сложно отделить фосфат (апатит) от доломита? Потому что оба минерала содержат кальций. Стандартный аминокислотный коллектор без разбора прилипает к обоим минералам, всплывая их вместе.
Для решения этой проблемы мы используем метод обратной флотации. Мы добавляем фосфорную или серную кислоту в суспензию, чтобы понизить pH. В этой кислой среде поверхность фосфатного минерала становится гидрофильной (водолюбивой) и опускается, в то время как доломит остается гидрофобным, прилипает к пузырькам и всплывает в виде отходов.
Часть 4: Кальцинация — альтернатива флотации
В некоторых редких случаях, если осадочная руда слишком сильно пропитана органическим углеродом и карбонатами, флотация становится химически невозможной. В таких случаях применяется процесс термической кальцинации.
- Измельченная руда подается в огромную вращающуюся печь и нагревается до 900–1000 °C.
- Тепло сжигает органический углерод и разлагает карбонаты (CaCO3) на свободную известь (CaO) и газ CO2.
- Затем прокаленная руда охлаждается в воде (гасится), что превращает CaO в мелкую гидроксидную кальциевую грязь. Эта грязь отмывается с помощью гидроциклонов, оставляя после себя обогащенную фосфатную руду.
Примечание: прокаливание является высокоэффективным, но чрезвычайно энергоемким процессом. OreSolution всегда стремится сначала оптимизировать маршрут флотации, чтобы сэкономить на долгосрочных операционных расходах.
Часть 5: Обезвоживание и управление хвостами
Фосфатные флотационные заводы обрабатывают огромные объемы воды. Эффективное обезвоживание необходимо для производства транспортабельного концентрата и соблюдения экологических норм в отношении утилизации хвостов.
Фосфатный концентрат (будь то прямой флотационный вспененный материал или хвосты обратной флотации) перекачивается в высокоэффективный сгуститель с центральным приводом. Здесь добавляются флокулянты для осаждения фосфата, что позволяет рекуперировать более 80 % технологической воды. Загущенный нижний поток затем обрабатывается с помощью высокопроизводительных фильтр-прессов или вакуумных ленточных фильтров для снижения содержания влаги до уровня ниже 10 %, после чего он готов к транспортировке на завод по производству удобрений.
Часто задаваемые вопросы: экспертная диагностика и устранение неисправностей при обогащении фосфатов
О: Наиболее частая причина — плохая очистка от шлама. Если ваши гидроциклоны не справляются со своей задачей и пропускают глинистый шлам размером -20 микрон в флотационные камеры, этот шлам поглотит ваши коллекторы жирных кислот. Немедленно проверьте давление подачи в циклон и плотность перелива. Вторичные причины включают неправильный уровень pH или изменения жесткости воды (ионы кальция/магния в водоснабжении).
О: Высокий уровень MgO означает, что доломит попадает в конечный продукт. Если вы используете прямую флотацию, вам необходимо перейти на обратную флотацию или добавить контур обратной флотации. Если вы уже используете обратную флотацию, проверьте уровень pH. Флотация доломита требует строгого поддержания кислой среды (обычно pH 4,5–5,0) с использованием фосфорной или серной кислоты для эффективного подавления фосфата при флотации доломита.
О: Флотация фосфатов с использованием жирных кислот в качестве коллекторов очень чувствительна к температуре. В холодном климате жирные кислоты плохо растворяются в воде, что приводит к низкой селективности и высокому расходу реагентов. Стандартной практикой является нагрев суспензии (или, по крайней мере, резервуаров для кондиционирования реагентов) до 25–35 °C для обеспечения оптимальной активности коллекторов.
Вывод: преимущества OreSolution EPC
Проектирование высокопроизводительного завода по переработке фосфатов — это сложная матрица, включающая гидродинамику, тонкое измельчение и высокочувствительную поверхностную химию. Применение типовой схемы флотации к сложному осадочному месторождению фосфатов неизбежно приведет к высоким потерям MgO и катастрофическим затратам на реагенты.
В OreSolution мы позволяем минералогии диктовать инженерные решения. От проведения исчерпывающих лабораторных испытаний прямой/обратной флотации до проектирования индивидуальных гидроциклонных кластеров для удаления шлама и производства флотационных камер для тяжелых условий эксплуатации, мы поставляем готовые линии по производству фосфатов, которые гарантируют содержание P2O5, требуемое вашими покупателями.
Вы разрабатываете месторождение фосфатов для сельскохозяйственного рынка или рынка аккумуляторов для электромобилей? Свяжитесь с OreSolution сегодня, чтобы проконсультироваться с нашими старшими инженерами-технологами и спроектировать оптимизированную обогатительную фабрику с низкими эксплуатационными расходами.
